Elektrotechniek
Hét middelpunt van EPLAN engineering
Elektrotechnisch ontwerpen is een complex vakgebied, vooral omdat er vaak meerdere mensen in verschillende disciplines aan hetzelfde project werken. Elektrotechnische gegevens moeten daarnaast te gebruiken zijn voor andere afdelingen, zoals sales en productie. Tegelijkertijd staat de elektrotechniek altijd onder hoge druk: tijdig leveren en binnen budget blijven. EPLAN biedt een geïntegreerde softwareoplossing met een 'single source of truth' voor efficiënte elektrotechniek door alle processen heen.
Overzicht: Taken en uitdagingen binnen de elektrotechniek
Elektrische ontwerpers of elektrische engineers worden dagelijks geconfronteerd met een verscheidenheid aan uitdagingen en taken die ze tot een goed einde moeten brengen. De EPLAN-oplossingen zijn geschikt om u hierin te ondersteunen.
Uitdagingen voor elektrische engineering

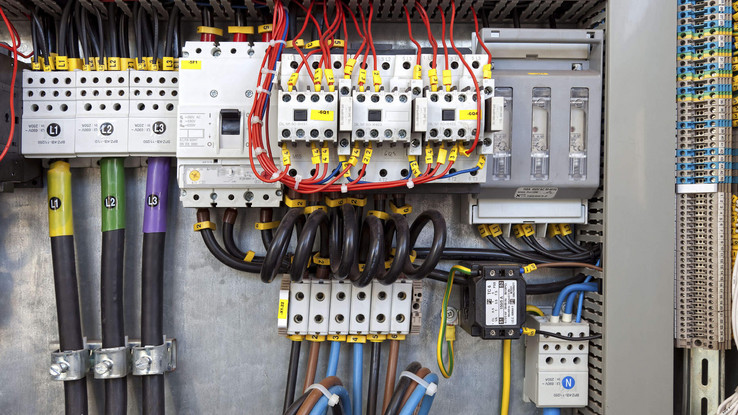

Binnen projecten moeten honderden tot duizenden componenten beschreven, ontworpen, genummerd en met kabels en draden met elkaar verbonden worden. De kabels en draden moeten op hun beurt worden voorzien van doorsneden, lengtes en kleuren. Daarbij moeten ze ook gemarkeerd worden. De documentatie van het project bevat dikwijls duizenden pagina’s. Om het overzicht te bewaren, moet u kruisverwijzingen aanbrengen in de documentatie. Een digitaal prototype (of digital twin) kan worden gebruikt ter ondersteuning van de productie van besturingskasten.
Taken voor de elektrische engineering

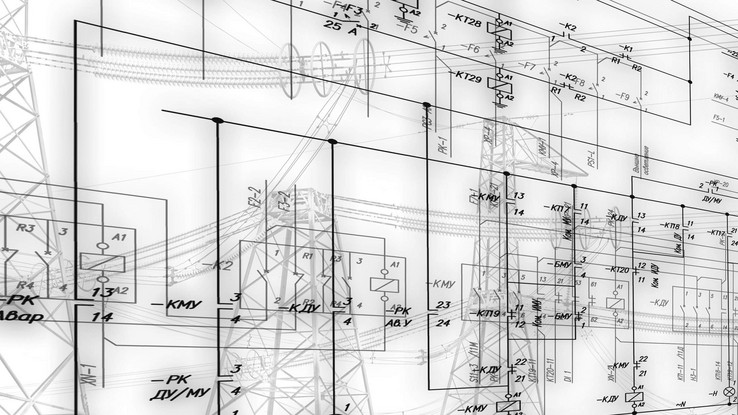

Elektrotechniek omvat een breed scala aan taken voor de elektrotechnisch ingenieur. Denk maar aan het ontwerp van voedingen voor actuatoren of sensoren. Of de ontwikkeling van besturingssystemen voor machines en installaties. Daarnaast moeten beveiligingssystemen tegen overspanning en overbelasting worden ontwikkeld en moeten de systemen worden geaard. Ook belangrijk: de creatie van schema’s om de connectie tussen de verschillende elektrische componenten te documenteren. Aansluitend bevat het takenpakket van een elektrotechnisch engineer ook de creatie van productiedocumentatie voor het bouwen van de schakelkasten zelf.
Structuur in uw engineeringswerk
Werken in de techniek vereist structuur en overzicht. Door gebruik te maken van onze oplossingen voldoet uw werk aan internationale codes, normen en richtlijnen.
Internationale normen

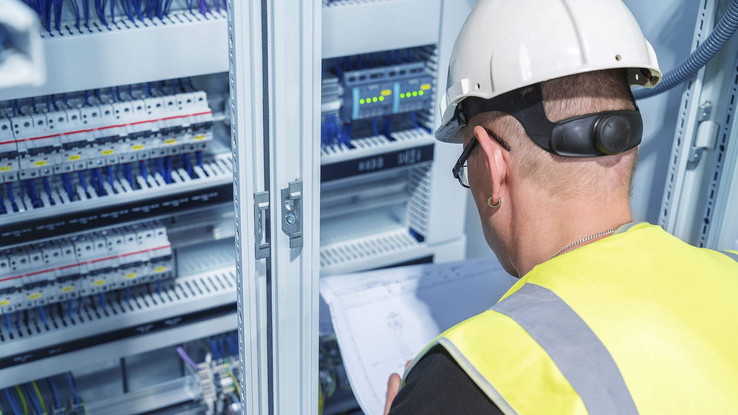

De elektrotechniek moet zich oriënteren op verschillende internationale normen. Zo is bijvoorbeeld de IEC 81346-norm wereldwijd van toepassing voor de structurering en codering van apparaten. In de elektrotechnische documentatie moet het mogelijk zijn om alle componenten volgens deze norm te identificeren. Deze norm ondersteunt de productstructurering en kan zo de efficiëntie van engineeringsprocessen verhogen. Bovendien regelt de IEC 61355 norm het type documentatie. De oplossingen van het EPLAN Platform beantwoorden perfect aan deze hedendaagse normen.
Apparaatgegevens binnen de elektrotechniek
De integratie van apparaatgegevens in elektrotechnische ontwerpen brengt veel vragen met zich mee. Welke aansluitingen hebben de componenten en hoe worden ze aangesloten? Welke technische parameters, afmetingen en thermische waarden hebben de componenten en hoeveel wegen ze? Welke normen worden ondersteund en hoe krijgt u alle benodigde informatie in het bestelsysteem? Met EPLAN zijn de antwoorden eenvoudig en duidelijk: met het EPLAN Data Portal heeft u toegang tot grote hoeveelheden hoogwaardige componentgegevens van een steeds groter wordende groep fabrikanten.
AutomationML (Automation Markup Language)

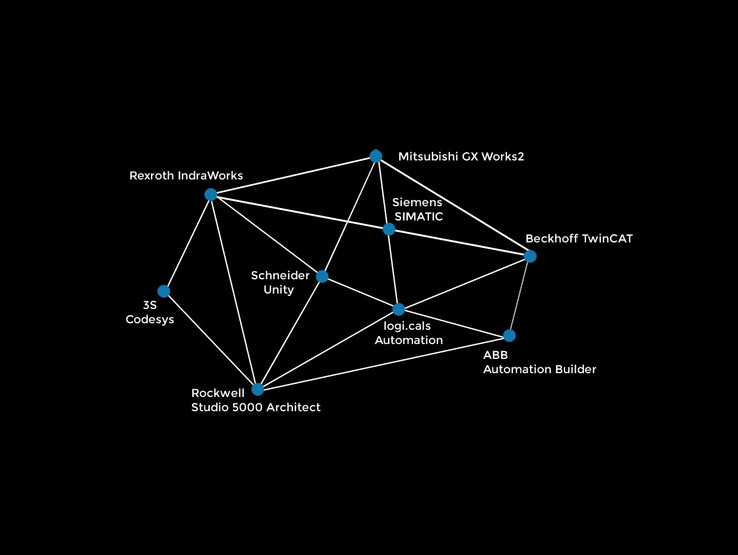

De internationale AutomationML datastandaard maakt dataconsistentie in een breed scala aan softwarelandschappen mogelijk. Het maakt bijvoorbeeld een probleemloze uitwisseling van PLC-gegevens tussen ECAD-software en PLC-programmering mogelijk. Het is perfect mogelijk om data bidirectioneel uit te wisselen dankzij het neutrale XML-dataformaat.
EPLAN biedt geïntegreerde oplossingen voor elektrotechniek
Onze core business: het leveren van engineeringssoftware die zorgt voor geïntegreerde documentatie en processen in de elektrotechniek. Doe een beroep op onze jarenlange expertise en software van een topniveau!
Schema's maken
Om eenvoudig op een geïntegreerde manier schema's te maken, moeten symbolen, circuits en verbindingen gemakkelijk te vinden en te gebruiken zijn. Kruisverwijzingen moeten snel worden beheerd, het navigeren door de schema's moet intuïtief gaan en de nummering van de componenten en verbindingen moet worden geautomatiseerd. Dit alles kunt u doen met EPLAN Electric P8.
Geautomatiseerde schemageneratie
Het is mogelijk om uw elektrische schema’s quasi automatisch te maken –met één muisklik. Hierdoor worden problemen met kopiëren en plakken tot een minimum beperkt en neemt de efficiëntie van uw engineering toe.
Professionele 3D-documentatie maken
De productiedocumentatie moet uit de elektrische schema's kunnen worden afgeleid en automatisch worden aangemaakt. Met behulp van EPLAN Pro Panel creëert u een digital twin als basis voor alle verdere stappen in uw waardeketen. Samen met onze partner Rittal helpen wij u bij geïntegreerde oplossingen voor de bordenbouw en schakelkasttechniek.
Ontvang hoogwaardige componentgegevens
Het EPLAN Data Portal biedt u alle benodigde apparaatgegevens als basis voor uw engineeringsprocessen.
Schemadocumentatie voor PLC-programmering
Met EPLAN kunt u naadloos gegevens uit uw schemadocumentatie hergebruiken voor zowel PLC-programmering als voor PLC- en BUS-systemen.
Schemadocumentatie voor PLC-programmering
Met EPLAN kunt u naadloos gegevens uit uw schemadocumentatie hergebruiken voor zowel PLC-programmering als voor PLC- en BUS-systemen.
